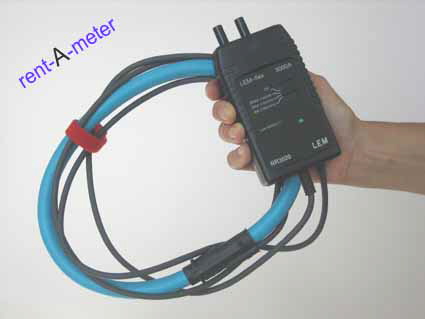

BEHA Unitest 93487 Clamp-flex
Flexibler Wechselstrom- Zangenadapter 30/300/3000 A
(BEHA Unitest)
Der 93487 Clamp-flex erlaubt sichere, berührungslose AC-Strommessungen mit höchster Genauigkeit, besonders dann, wenn der Zugriff mit konventionellen Zangen und Sensoren aus Platzgründen nicht möglich ist.
Der 93487 Clamp-flex Stromwandler hat einen linearen Spannungsausgang, der ein exaktes Abbild der Eingangskurvenform in drei wählbaren Strombereichen liefert: 30, 300 oder 3000 A. Der flexible 60cm Standardmessfühler erlaubt Durchmesser des Prüfobjekts bis zu 18 cm.
Der BEHA Unitest 93487 Clamp-flex ist mit 4mm Sicherheitssteckern ausgerüstet und damit passend für den direkten Anschluss an Multimeter, Schreiber und Datenaufzeichnungsgeräte.
Ähnliche oder baugleiche Stromwandler sind z. B. verfügbar unter den Bezeichnungen:
- LEM-Flex I 3000A RR3020
Besonderheiten
- Breiter Arbeitsbereich: Wählbare Strombereiche von 30/300/3000A
- AC gekoppelter mV-Ausgang proportional zum gemessenen Strom
- Einfache Handhabung
- Ideal für große, schwer zugängliche Leiter
- Flexibel und leicht, weniger als ein Viertel des Gewichts konventioneller Stromwandler
- Keine Einschränkungen hinsichtlich Tastverhältnis und Überlastbarkeit
- 1% Betriebsmessabweichung
- Batteriespannungsüberwachung
Technische Daten
|
Bereiche: |
30/300/3000 A |
|
Ausgang: |
100/10/1 mV/A |
|
Fehler: |
1% vom Bereich |
|
Frequenzbereich: |
10Hz – 20kHz |
|
Nullpunkt: |
AC gekoppelt |
|
Rauschen: |
8mV (in 30A ) / 2mV (300/3000A) |
|
Betriebstemperatur: |
0 °C to +70 °C |
|
Batteriebetrieb: |
200 Std. kont. |
|
Anschlüsse: |
Sicherheitsstecker am Gehäuse |
|
Phasenfehler: |
< 1° (45 bis 65Hz) < 10° (bei 20kHz) |
|
Arbeitsspannung: |
600V CAT III Eingang + Ausgang |
|
Abmessungen – Elektronik: |
116 x 68,5 x 30 mm (H x B x T): |
|
Gewicht: |
395 g |
|
Sensordurchmesser: |
178 mm |
|
Kabellänge Sensor-Elektronik: |
2 m |
|
Sicherheit |
IEC 1010-2-032 600 V CAT III |
|
Verschmutzungsgrad: |
2 für Eingangs- und Ausgangskreis |
|
EMV: |
Standard EN 61326 |
Lieferumfang
- Flexibler Zangenstromsensor (30/300/3000 A)
- Alu-Bereitschaftskoffer
- Bedienungsanleitung
