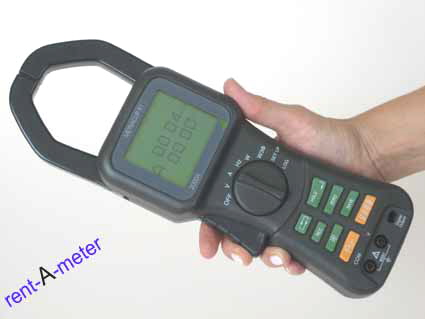

METRAClip 81
Universal-Stromzangen-Multimeter mit Messfunktionen für Leistungs-/Energie-/Netzqualitätanalyse
(GMC-I Gossen-Metrawatt GmbH)
Das METRAClip 81 ist ein leistungsfähiges digitales Zangen-Messgerät mit umfangreichen Messfunktionen und nutzerfreundlicher Darstellung der Messergebnisse auf einem Grafik-Display. Es bietet folgende Funktionen:
Zangenfunktion
- Wechselstrommessung 0 … 2000 A AC Spitze
- Gleichstrommessung 0 … 2000 A DC
Multimeterfunktionen
- Gleich- u. Wechselspannungsmessung 0 … 600 Veff
- Frequenzmessung 10 Hz … 1 kHz
Leistungs- und Leistungsfaktormessung, Energiemessung
- Wirk-/Blind-/Scheinleistung
- … 1200 kW/kVA/kvar DC
- … 850 kW/kVA/kvar AC
- Energiemessung – kleinste Auflösung 1Wh
Oberschwingungsanalyse
- Klirrfaktoren: CF, THD, DF
- Matrixanzeige für numerische und Oszilloskopdarstellungen
Weitere Funktionen
- Anzeige Punktmatrix-LCD mit Beleuchtung, 160 x 128 Punkte
- 8 Anzeigeseiten können gespeichert werden
- MIN-, MAX- und Mittelwertspeicherung
- Datenspeicher für 5 Parameter in 24 Stunden
Technische Kennwerte
Gleich- und Wechselstrom A DC, A DCeff und A ACeff
|
Messbereich |
Auflösung |
Genauigkeit |
maximale Überlast |
|
0 … 40 A |
0,01 A |
+/-1,5% v. M. +/- 5 D |
10 kA |
|
0 … 400 A |
0,1 A |
|
|
|
0 … 2000 A |
1 A |
|
|
Gleich- und Wechselspannung V DC, V DCeff und V ACeff
|
Messbereich |
Auflösung |
Genauigkeit |
maximale Überlast |
|
0 … 4 V |
0,001 V |
+/-1% v. M. +/-5 D |
1 kVeff |
|
0 … 40 V |
0,01 V |
|
|
|
0 … 400 V |
0,1 V |
|
|
|
0 … 600 V |
1 V |
|
|
Frequenz
|
Messbereich |
Auflösung |
Genauigkeit |
maximale Überlast |
|
|
|
|
|
Strom |
Spannung |
|
10,0 Hz … 1 kHz |
0,1 Hz |
+/-1% |
10 A |
1V |
|
|
|
(40 …70 Hz: 0,5%) |
1,4 kAeff |
600 Veff |
Wirk-, Schein- und Blindleistung W / VA / var (einphasig und dreiphasig)
|
Messbereich |
Auflösung |
Genauigkeit |
maximale Überlast |
|
0 … 4 k |
1 |
+/- 2,5% v. M. +/- 5 D |
1000 Veff / 10 kA |
|
0 … 40 k |
10 |
|
|
|
0 … 400 k |
100 |
|
|
|
0 …1200 kW/VA DC |
1000 |
|
|
|
0 … 850 kW/VA AC |
|
|
|
|
0 … 850 kvar |
|
|
|
Energie kWh
|
Messbereich |
Auflösung |
Genauigkeit |
maximale Überlast |
|
4 kWh |
1 Wh |
+/- 3% v. M. +/-5 D |
1000 Veff / 10 kA |
|
40 kWh |
10 Wh |
|
|
|
400 kWh |
100 Wh |
|
|
|
4000 kWh |
1000 Wh |
|
|
|
40000 kWh |
10000 Wh |
|
|
Leistungsfaktor PF cos phi (einphasig und dreiphasig)
|
Messbereich |
Auflösung |
Genauigkeit |
|
0,3 kap. … 1,0 … 0,3 ind. |
0,01 |
+/-3° |
Referenzbedingungen
Umgebungstemperatur: +23 °C +/- 1°C
Stromversorgung
- Batterie: 6 x 1,5 V Alkali-Mangan-Batterien nach IEC LR6
- Betriebsdauer: ca. 24 Stunden ohne Beleuchtung
Elektrische Sicherheit
- Schutzklasse I I (schutzisoliert) nach IEC 61010-1/EN 61010-1/VDE 0411-1
- Überspannungskategorie: 600 V CAT IV
- Verschmutzungsgrad: 2
- Nenn-Isolationsspannung: 600 Veff
Maximal zulässige Spannung:
- Strommessung: 600 V ACeff oder DC zwischen nicht isoliertem Leiter und Erde
- Spannungsmessung: 600 V ACeff oder DC zwischen Eingangsklemmen oder zwischen stromführendem Leiter und lokaler Erde
Umgebungsbedingungen
- Arbeitstemperaturen 0 °C ... +50 °C
- Lagertemperaturen -20 °C ... + 60 °C (ohne Batterien)
- Temperaturkoeffizient +/- 0,1% der Anzeige pro °C
- relative Luftfeuchte: max. 80% bei max. 31 °C, linear abnehmend bis 50% bei max. 40 °C, Betauung ist auszuschließen
- Höhe über NN: bis zu 2000 m
- Anwendungsbereich: Innenräume
Mechanischer Aufbau
- Schutzart: IP40
- Zangenöffnung: 60 mm
- Kabeldurchmesser: max. 58 mm
- Abmessungen: B x H x T: 98 mm x 300 mm x 52 mm
- Gewicht: 820 g mit Batterien
Datenschnittstelle
- Datenübertragung: Optokoppler über RS232 an PC
- Baudrate: 9600 Baud
Lieferumfang
- 1 Zangenstrommessgerät METRAClip 81
- 1 Tragetasche
- 2 Messkabel mit Tastspitze
- 2 Krokodilklemmen
- 1 Bedienungsanleitung
