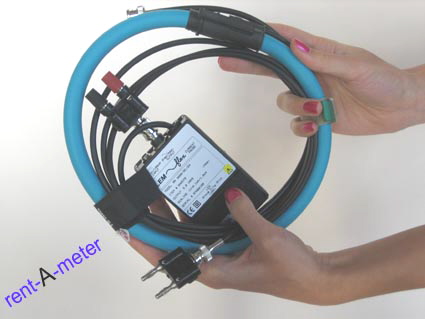

LEM-Flex – RR 3000 – SD/24
Flexibler Wechselstrom - Zangenadapter 30/300 A - 8 Hz…100 kHz
(LEM)
Der LEM-Flex - RR3000 erlaubt sichere, berührungslose AC-Strommessungen mit höchster Genauigkeit, besonders dann, wenn der Zugriff mit konventionellen Zangen und Sensoren aus Platzgründen nicht möglich ist.
Der LEM-flex Stromwandler hat einen linearen Spannungsausgang, der im Frequenzbereich von 8 Hz – 100 kHz ein exaktes Abbild der Eingangskurvenform in zwei wählbaren Strombereichen liefert: 300 oder 3000 A.
Der RR3000 ist mit einem BNC-Stecker ausgerüstet und damit passend für den direkten Anschluss an Osziloskope. Für den Anschluss an Multimeter, Schreiber und Datenaufzeichnungsgeräte verfügt das Gerät über Adapter auf Labor-Stecker.
Der flexible 60cm Standardmessfühler erlaubt Durchmesser des Prüfobjekts bis zu 18 cm.
Besonderheiten
- Breiter Arbeitsbereich: Wählbare Strombereiche von 300/3000A
- AC gekoppelter mV-Ausgang proportional zum gemessenen Strom
- Einfache Handhabung
- Ideal für große, schwer zugängliche Leiter
- Flexibel und leicht, weniger als ein Viertel des Gewichts konventioneller Stromwandler
- Keine Einschränkungen hinsichtlich Tastverhältnis und Überlastbarkeit
- 1% Betriebsmessabweichung
- Batteriespannungsüberwachung
Technische Daten
|
Bereiche: |
300/3000 A |
|
Ausgang: |
10/1 mV/A |
|
Genauigkeit: |
+/-1 % vom Bereich |
|
Linearität: |
+/- 0,05 % |
|
Reproduzierbarkeit: |
+/- 0,1 % |
|
Frequenzbereich: |
10 Hz – 100 kHz |
|
Nullpunkt: |
AC gekoppelt |
|
Rauschen: |
2mV (300/3000A) |
|
Betriebstemperatur: |
0 °C to +70 °C |
|
Batteriebetrieb: |
200 Std. kont. |
|
Anschlüsse: |
BNC am Gehäuse |
|
Phasenfehler: |
< 0,5° (45 bis 65Hz) |
|
Arbeitsspannung: |
600V CAT III Eingang + Ausgang |
|
Abmessungen – Elektronik: |
116 x 68,5 x 30 mm (H x B x T): |
|
Gewicht: |
395 g |
|
Sensordurchmesser: |
178 mm |
|
Kabellänge Sensor-Elektronik: |
2 m |
|
Sicherheit |
IEC 1010-2-032 600 V CAT III |
|
Verschmutzungsgrad: |
2 für Eingangs- und Ausgangskreis |
|
EMV: |
Standard EN 61326 |
Lieferumfang
- LEM-flex Flexibler Wechselstromsensor (300/3000 A)
- Alu-Bereitschaftskoffer
- Bedienungsanleitung
