Mieten Sie ganz einfach: WOE DC100XXXDC 100 Druck-Computer

Feinstdruckmessungen 0,01 Pascal

(Wöhler GmbH)

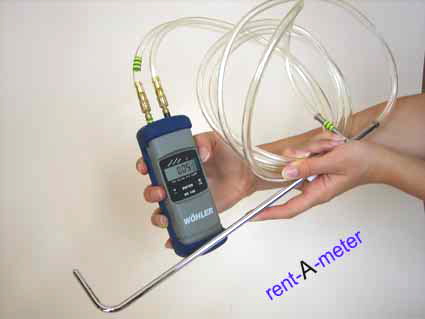

Der Druckcomputer DC 100 ist ein hochpräzises multifunktionales Vielfachmessgerät zur Differenzdruck-, Temperatur- und Feuchteregistrierung.

Die extreme Präzision des DC 100 erlaubt neben der Registrierung kleinster Drücke im 0,01 Pascal-Bereich für Strömungsgeschwindigkeits- und Gasdruckmessungen über Volumenbestimmung auch eine Zugmessung mit gleichzeitiger Abgastemperaturregistrierung.

Ein maximaler Messbereich bis zu 100 hPa und ein Berstdruck von 0,75 bar garantieren auch für höhere Druckbereiche genügend Sicherheit. Bei allen Messungen wird der Benutzer durch Textanweisungen auf dem Display geführt. Die neue Feinstdruckmessung von 0,01 Pa erlaubt die Messung von Strömungsgeschwindigkeiten im Bereich von 0,1 m/s.

Das DC 100 lässt sich auch für (Raum-)Klimamessungen verwenden. Dazu sind neben dem Drucksensor auch serienmäßig ein Temperatursensor und ein Raumfeuchtesensor integriert. Ein spezieller Wandtemperatursensor, der auch bei Problemfällen (z.B. Tapete mit Schimmelbefall) eine dauerhafte zerstörungsfreie Fixierung des Gerätes an der betroffenen Stelle ermöglicht, ist optional verfügbar.

Zusätzlich lässt sich der Anwendungsbereich sowohl mit einem externen Präzisionsraumtemperatursensor als auch mit einer Abgastemperatursonde zur vollständigen Zugmessung erweitern.

Technische Daten

Gemessene Werte

Differenzdruckmessung (temperaturkompensierte Piezo-Brücke)

  • Messbereich: +/- 100 hPa (mbar)
  • Auflösung: 0,1 Pa im Bereich –1100 Pa bis +1100 Pa, sonst 1 Pa
  • Genauigkeit: < 3 % v.M., im Bereich < +- 10 Pa. besser als +/- 0,3 Pa

Feinstdruckmessung (Dämpfung einstellbar)

  • Messbereich: +/- 100 hPa (mbar)
  • Auflösung: 0,01 Pa im Bereich –9,999 hPa bis +9,999 hPa
  • Genauigkeit: < 3 % v. M., im Bereich < +/- 10 Pa besser als +/- 0,3 Pa

Interne Temperaturmessung (NTC)

  • Messbereich: -20 °C bis 60 °C
  • Genauigkeit: < +/- 4 °C
  • Auflösung: 0,1 °C

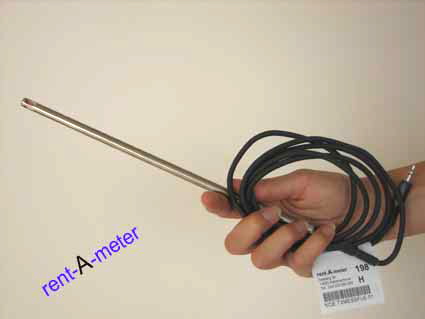

Externe Raumlufttemperaturmessung WOE DC100XTE

  • Messbereich: -19,9 °C bis +99,9 °C
  • Genauigkeit: < +/- 2 °C
  • Auflösung: 0,1°C
  • t99: < 120 sec, bei 1,5 m/s

Externe Wandtemperaturmessung mit aufklebbarem Wandtemperaturfühler

  • Messbereich: -19,9 °C bis +99,9 °C
  • Genauigkeit: < +/- 2°C
  • Auflösung: 0,1°C

Feuchtemessung

  • Messbereich: 0 % bis 100 % rF (relative Feuchte), nicht kondensierend
  • Genauigkeit: < +/- 2 % rF, im Bereich 0 bis 90 % rF, sonst < 3 % rF
  • Auflösung: 1 % rF

Berechnete Werte

Der DC 100 ermöglicht mit dem Rechenwerk des Prozessors die einfache Verarbeitung der Messwerte, so dass zum Beispiel automatisch das Volumen eines Gefäßes, Tanks oder Rohrabschnittes in Litern bzw. die mit einem Prandtl-Rohr gemessene temperaturkorrigierte Strömungsgeschwindigkeit in m/s angezeigt wird.

  • Druckeinheiten: Umrechnung in hPa, Pa, mbar, mmH2O, psi entsprechend allgemein gültiger Umrechnungsvorschrift
  • Temperatureinheiten: Umrechnung von °C in °F entsprechend allgemein gültiger Umrechnungsvorschrift
  • Strömungsgeschwindigkeiten: nach Prandtl, Anzeige in m/s, automatische kontinuierliche Dichtekorrektur durch Temperatursignal Bereich: 0,0 bis 120,0 m/s
  • Volumeninhalt: über Boyle-Mariotte für T=const. 0,1 bis 6000 Liter
  • Statistische Kennwerte: Minimum, Mittelwert, Maximum aller Mess- und Rechenwerte in der jeweiligen Maßeinheit
  • Datum und Uhrzeit: Ausgabe auf Messprotokollen
  • 4-Pa-Test: Berechnung und Ausdruck eines Druck-Zeitdiagramms zur Dokumentation des 4-Pa-Tests.
  • Ventilationsverlust: Berechnung des Ventilationsverlustes in Prozent aus gemessener Strömungsgeschwindigkeit und Temperatur im Abgasstutzen.

Datenlogger

Alle Messwerte können in einem Logger gespeichert werden und lassen sich, je nach gewählter Abtastrate, bis zu mehreren Jahren „loggen“ und über die integrierte IrDA-Schnittstelle zum PC übertragen. Die PC-Software kann kostenlos vom Internet heruntergeladen werden. Messprotokolle können direkt auf einem HP- bzw. TD 600-Thermodrucker ausgegeben werden. Im Setupmenü kann bei Bedarf eine kontinuierliche IrDA Datenübertragung eingeschaltet werden, so dass während des Messvorgangs sekündlich alle vier Messwerte (Druck, Temperatur (extern / intern), rel. Feuchte) mit entsprechenden Kanalnummern zum PC übertragen werden.

  • Umfang: 4680 Messungen mit jeweils Druck- und Feuchtemesswert und zwei Temperaturmesswerten (bei eingestecktem externen Fühler), d.h. maximal 18.720 Messwerte. Die Messwerte werden auch ohne Batterien mehr als 10 Jahre im Speicher gehalten.
  • Beim DC 100 sind folgende Abtastintervalle wählbar: 30 s, 1 Min, 3 Min, 30 Min, 1 h, 3 h, 4 h
  • Kontrolle auf Unterspannung.

Sonstige technische Daten

Lagertemperatur: -20 °C bis + 60 °C

Arbeitstemperatur: -5°C bis + 60 °C im Loggerbetrieb (ohne Displayanzeige), mit Displayausgabe 0 °C - 50 °C

Die extrem niedrige Stromaufnahme wird durch eine völlig neue Prozessortechnologie ermöglicht, bei der sich die Stromaufnahme an die Messaufgabe dynamisch anpasst. Auch in der Betriebsart mit maximaler Stromaufnahme (6 mA) ergibt sich mit zwei Standardbatterien (2 x Mignon, 2 Ah) eine kontinuierliche Betriebsdauer von mehr als 300 h. In der Logger-Betriebsart erhöht sich diese bei einem gewählten Abtastabstand von 4 h zwischen zwei Messungen auf mehrere Jahre (4680 Messungen x 4h) ohne Batteriewechsel bzw. Speicherüberlauf.

Gewicht: 450 g (mit Schutztasche)

Maße: 54 x 165 x 52 mm

Besondere Anwendungen

Aufgrund der hohen Messpräzision des DC100PRO ist das Instrument hervorragend für die folgenden Messaufgaben geeignet:

1. Messtechnischer Nachweis und Überprüfung des Unterdrucks in einem geschlossenen Luftverbund bei gleichzeitigem Betrieb von Feuerstätte und Ablufteinrichtung.

2. Ein hochempfindliches S-Tube-Prandtlrohr in Verbindung mit dem DC 100 ermöglicht die Beurteilung des Ventilationsverlustes an Heizkesseln im Rahmen der Inspektion zur Energieeffizienz nach Artikel 8 der Europäischen Gebäuderichtlinie (EPBD)

3. Der DC 100 ermöglicht es ebenfalls, das Volumen eines abgeschlossenen und luftdichten Raumes (z.B. eines Tanks, einer Flasche oder einer Rohrleitung) zu ermitteln. Aus dem Raum wird ein bekanntes Probenvolumen entnommen und aus der daraus resultierenden Druckänderung das Gesamtvolumen bestimmt.

Lieferumfang:

  • Wöhler DC 100 Druckcomputer
  • ABS-Bereitschaftskoffer
  • Bedienungsanleitung.
