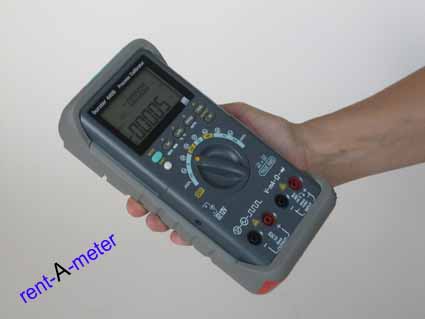

Mieten Sie ganz einfach: Burster 4409 TRMS Multimeter und Prozesskalibrator. BUR 4409xCALIBurster 4409

TRMS Multimeter und Prozesskalibrator

(Burster GmbH)

Der Prozess-Kalibrator 4409 ist ein handliches Prüf- und Kalibriergerät für die Prozesstechnik.

Der Kalibrator simuliert Gleichströme bis ± 25 mA, Gleichspannungen bis ± 15 V und Rechteckfrequenzen bis 4800 Hz.

Außerdem können Gleich- und Wechselspannungen bis 300 V, Gleich- und Wechselströme bis 500 mA, (True RMS AC + DC), Widerstände bis 50 MΩ, Frequenzen bis 200 KHz gemessen werden.

Es ist auch möglich, Temperaturen mit einem Thermoelement Typ K zu messen.

Die Bedienung erfolgt über einen Drehschalter und 7 Tasten mit Shift-Funktionen.

Das LCD-Display enthält eine Anzeige mit 13 mm, eine zweite Anzeige mit 6 mm Höhe. Damit können z.B. Wechselspannung und gleichzeitig Frequenz angezeigt werden. Die Bedienerführung erfolgt in Englisch.

Die Hilfsenergieversorgung erfolgt über 8 Ni-MH Akkus.

Besonderheiten

  • Gleichzeitiges Geben und Messen
  • DC-Strom-Spannungsgeber
  • Rechteck-Frequenz-Kalibrator
  • Multimeter mit Vielfachanzeige, Messfunktion True RMS: AC + DC
  • 50.000 digit Messbereich
  • Abspeicherung von Kalibrierroutinen
  • Automatische Rampenfunktion
  • %-Skala für Strommessung

Anwendungen:

Der Prozess-Kalibrators 4409 dient der Kalibrierung von Anzeigeinstrumenten, Schreibern, der Überprüfung von Verstärkern, Messumformern. Außerdem lassen sich z. B. Durchflussmessern, Zähler, Drehzahlmesser, Oszilloskope, Frequenzwandler und andere Geräte mit Rechteckfrequenzeingang prüfen.

Der robuste Aufbau ermöglich einen Einsatz auch unter widrigen Bedingungen auch außerhalb des Laborbereiches im Service, in der Prozessindustrie, Energieversorgung, metallverarbeitenden Industrie, Forschung, Instandhaltung, Ausbildung usw.

Die Verwendung von abgespeicherten Kalibrierwerten mit dem "Scan-Ausgang" oder der Rampenfunktion vereinfacht die Bewältigung von Messaufgaben, z.B. bei der Qualitätssicherung.

Technische Daten:

Geben:

Spannung DC Geben

Bereich:

± 1,5 V, ± 15 V, ca. 25 mA

Toleranz:

± (0,03 % v.M.* + 3 dig.)

Auflösung:

0,1 mV, 1 mV

max. Eingangspannung:

30 VDC

Belastungskoeffizient:

0,012 mV/mA

Bereich:

± 25 mA, ca. 12 V (500 Ω)

Toleranz:

± (0,03 % v.M.* + 5 dig.)

Auflösung:

1 μA

max. Eingangspannung:

30 VDC

Belastungskoeffizient:

1 μA/V

Strom DC Geben

Rechteckfrequenzausgang

Ausgang

Bereich

Auflösung

Genauigkeit

Frequenz

0,5 Hz ... 4800 Hz

0,01 Hz

± (0,005% v.M.*



(28 feste Werte)



+ 0,01 Hz)

Betriebszyklus

0,39 % ~ 99,60 %

0,390625 %

± (0,01 % v.M.*







+ 0,02 %)

Pulsweite

1/Frequenz

Bereich/256

± (0,01 % v.M.*







+ 0,3 ms)

Amplitude

5 V, ± 5 V,

0,1 V

± ((2 % v.M.*



12 V, ± 12V



+ 0,2 V)

2-Draht-Transmitter

-Speisung eines Transmitters und gleichzeitig Messung der Stromaufnahme

-Stromsenke 4 ... 20 mA oder 0 ... 25 mA

-Spannungsbereich 15 ... 30 V

Scan-Ausgang

Für die Ausgabe von Gleichspannung und Gleichstrom gibt es 16 Speicherplätze, bei denen Amplitude und Zeitintervalle eingestellt werden können.

Rampenausgang

Dieser Ausgang verfügt über duale Steigungen für die lineare Simulation und kann bei unterschiedlichen Auflösungen genutzt werden.

Messen:

Anzeige

50.000





Bereiche

Basis-Toleranz

Gleichspannung

50mV, 500mV, 5V,

± (0,05 % v.M. +5 dig.)



50V, 300V

± (0,06 % v.M. +3 dig.)

Wechselspannung

50mV, 500mV, 5V,

± (0,7 % +40 dig.)



50V, 300V

± (0,7 % +20 dig.)

Gleichstrom

50mA, 500mA,

± (0,3 % +3 dig.)

Wechselstrom

50mA, 500mA,

± (0,6 % +20 dig.)

Widerstand

500, 5k, 50k, 500k,

± (0,15 % +3 dig.)



5M, 50 MΩ

± (1 % +5 dig.)

Temperatur Typ K

-40 °C ... 1000 °C

± (0,3 % +3°C)

Frequenz

100, 1k, 10k, 100k, 200kHz

± (0,02 % +1dig.)

1ms Spitzenspeicher

Spannung Strom

± (2 % +400 dig.)

% - Skala

0-20 oder 4-20 mA



Weitere technische Daten

Geben/Messen:

gleichzeitig



Ausgang ist vom Eingang voll isoliert.

Batteriekontrolle:

Batteriesymbol, wenn die Spannung unter 9 V fällt

Arbeitstemperaturbereich:

0 °C ... 40 °C, 0 ... 80 % rel. Feuchte

Lagertemperaturbereich:

- 20 °C ... 60 °C, 0 ... 80 % rel. Feuchte



(Batterie entnommen)

Betriebszeit:



Reine Messfunktion

≈ 20 h

Mess/Geberfunktion

≈ 5 h

Temperaturkoeffizient



Eingang:

0,15* (spezifizierte Toleranz)/°C



(von 0 °C ... 18 °C oder 28 °C ... 40 °C)

Ausgang:

±(50 ppm v.M. + 0,5 dig/°C)

Hilfsenergie:

8 Ni-MH Akkus (austauschbar), Netzadapter zum Aufladen der Akkus

Abmessungen

(LxBxH): 192 x 90 x 54 mm

Gewicht:

ca. 1,71 kg

Lieferumfang

  • Prozess-Kalibrator 4409,
  • Messleitungssatz,
  • Zusätzliches externes Akku-/Batterie-Pack für Gebernutzung,
  • Bereitschaftstasche,
  • Bedienungsanleitung
