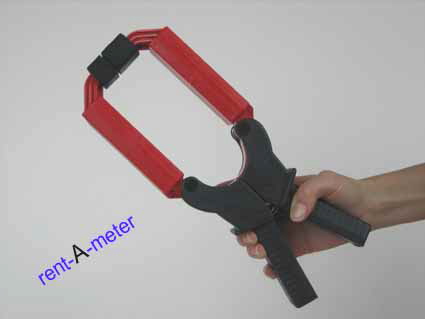

C.A D30 AC-Zangenstromwandler

Wechselstrom - Messzange mit Stromausgang

(Chauvin Arnoux) oder ähnlich z. B. auch von Gossen Metrawatt

Der Stromwandler dient zur Erweiterung von Wechselstrommessbereichen. In Verbindung mit Anzeige- und Registriergeräten können Wechselströme in Leitungen und Stromschienen gemessen werden, ohne dass diese unterbrochen werden müssen. Der Sekundäranschluss erfolgt über separate Sicherheits-Messleitungen mit berührungsgeschützten Anschlusssteckern. Eine Schutzschaltung verhindert die Entstehung von hohen Spannungen bei Unterbrechung des Sekundärkreises. Wegen der geringen Phasenverschiebung ist die Strommesszange insbesondere zur Leistungsmessung geeignet.

Insbesondere bei der gleichzeitigen Messung von Strom und Spannung wie bei der Leistungsmessung z. B. mit dem METRAHit 29S ist diese Messzange unverzichtbar. Sehr gut geeignet zum Anschluss an METRAHit 25S, METRAHit 28S, METRAport 32S u. a. DMM mit kleinem Strommessbereich < 2 A.

Technische Daten:

Messbereich AC: 1 A…..3600 A
Stromausgang: 1/1000
Frequenzbereich: 30 – 5.000Hz
Eigenabweichung bei Referenzbedingungen: < 0,5 %
max. Betriebsspannung: 600 V CAT III nach IEC 61010
Öffnung für Rundleiter: max. 64 mm
Öffnung für Schienen: max. 64 x 150 mm
Abmessungen: 66 x 195 x 34 mm
Gewicht: ca. 420 g

Bauartähnliche Geräte:

Gossen Metrawatt Zangenstromwandler GMC Z3514

Lieferumfang

Zangenstromwandler C.A D30
Bedienungsanleitung

Aktuelle Mietpreise für dieses Instrument finden Sie in der Mietpreisliste
