C.A LOCAT 220/110
Leitungssucher
(Chauvin Arnoux)
Das Kabel- und Leitungssuch-System LOCAT 220/110 ermöglicht es auf einfache Weise sowohl strom- und spannungslose als auch strom- und spannungsführende Leitungen in Stromkreisen bis max. 440 V AC bzw. 300 V DC geortet werden. So lassen sich z. B. RCD (FI) und LS leicht den entsprechenden Unterverteilern, Steckdosen und Lichtauslässen zuordnen.
Sowohl bei der Bestandsaufnahme elektrischer Anlagen wie auch bei der Fehlersuche ist der LOCAT ein unverzichtbares Hilfsmittel für effizientes und erfolgreiches Arbeiten:
Es können Kabel und Leitungen, Stromkreise, Kurzschlüsse und Erdschlüsse lokalisiert, Schutzrohre verfolgt und Koaxialkabel abgetastet werden. Dafür ist es nicht erforderlich die Stromführung zu unterbrechen oder empfindliche Elektronikteile abzuschalten. Die Ortung ist sowohl im Mauerwerk und im Beton bis zu einer Tiefe von maximal 50 cm Wanddicke als auch im Erdreich möglich.
Funktionsprinzip:
Das "Sendermodul" E220 für spannungsführende Leitungen oder E110 für spannungsfreie Leistungen, welche ein spezifisches elektromagnetisches Feld erzeugen, werden an die zu prüfende Anlage angeschlossen.
Das "Empfängermodul" reagiert auf dieses Magnetfeld und zeigt optisch (Rampe mit LEDs) und akustisch die Entfernung zum gesuchten Kabel an.
Technische Daten:
|
Spannungsbereich DC |
9 ... 330 V |
|
Spannungsbereich AC |
9 ... 440 V |
|
Anzeige / Signal |
LED / Summton |
|
Typische Anwendungen |
Orten von Leitungen, Schaltern, Kurzschlüssen, Erdschlüssen, Verfolgen von Schutzrohren, Abtasten von Koaxialkabeln |
|
Anwendungsgebiete |
Mauerwerk, Erdreich, Beton |
|
Gewicht |
ca. 750 g |

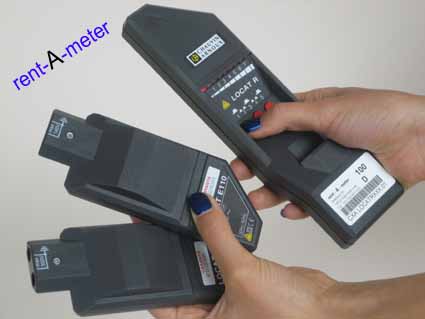

Lieferumfang:
- Locat R
- Locat E220 und
- Locat E110
- Bedienungsanleitung
- Bereitschaftskoffer
