Messbereiche |
0,01 Ohm ... 19,99 Ohm |
|
0,1 Ohm ... 199,9 Ohm |
|
1,0 Ohm ... 1,999 kOhm |
|
10 Ohm ... 19,99 kOhm |
Prüfstrom |
20 Ohm-Bereich 10 mA AC Effektivwert |
|
200 Ohm-Bereich 1 mA AC Effektivwert |
|
2 kOhm- Bereich 100 mA AC Effektivwert |
|
20 kOhm-Bereiche 100 mA AC Effektivwert |
|
Prüfstrom (= Kurzschlußstrom) ist konstant im gesamten Bereich |
Meßfrequenz |
128 Hz ±0,5 Hz |
Nenngebrauchsbedingungen |
|
Störspannung |
Störspannungen von 20 V ±1,0 V Spitze- Spitze bei 16 2/3, 50, 60 oder 200 Hz in der Spannungsschaltung haben eine Auswirkung von maximal ±1 % auf das Meßergebnis für die 20 Ohm- bis 2 kOhm-Bereiche. Im 20 kOhm-Bereich ist dies auf 16 V Spitze-Spitze reduziert. |
Hilfserderwiderstand RH |
Der Hilfserderwiderstand, der zu einem zusätzlichen Fehler von 1 % führt, beträgt: |
|
20 Ohm-Bereich 4 kOhm ±0,5 kOhm |
|
200 Ohm-Bereich 25 kOhm ±3 kOhm |
|
2 kOhm- und 20 kOhm-Bereich 50 kOhm ±5 kOhm |
|
(Es handelt sich hier um Schleifenwiderstände. Deshalb muß der Prüfwiderstand von diesen Zahlen abgezogen werden.) |
Sondenwiderstand RS |
Ein zusätzlicher Fehler von 0,35 % entsteht für jede 100 kW des Sondenwiderstands |
Genauigkeit |
|
Grundfehler |
±2 % vom Meßwert ±3 Digits |
Gebrauchsfehler |
±5 % vom Meßwert ±3 Digits |
Referenzbedingungen |
|
Umgebungstemperatur |
+23 °C ±2 K |
Batteriespannung |
6 V ... 10 V |
Umweltbedingungen |
|
Temperatureinfluß |
< 0,02 %/°C bei -15 °C ... + 55 °C |
Temperaturbereich |
Betrieb: -20 °C ... +55 °C |
|
Lagerung: -40 °C ... +70 °C (ohne Batterien) |
Feuchte |
Betrieb: 90 % relative Feuchte max. bei 45 °C |
|
Lagerung: 70 % relative Feuchte max. bei 55 °C |
Elektrische Sicherheit |
|
Max. Ausgangsspannung |
50 V |
Nennisolationsspannung |
max. 240 V AC zwischen zwei beliebigen Anschlüssen |
Prüfspannung |
2,3 kV AC |
Stromversorgung |
Batterie 6 x 1,5 V-Monozellen (Alkali-Mangan) Typ IEC LR20. |
|
Genauigkeit wird innerhalb des Batteriespannungsbereichs von 6 V bis 10 V erreicht. |
Betriebsdauer |
50 x 3-minütige Prüfungen (2 1/2 Stunden Dauernutzung) |
bei 0 °C: |
15 x 3-minütige Prüfungen (45 Minuten Dauernutzung). |
Sicherungen |
2 x F 100/250 Keramikhochleistungssicherungen 20 mm x 5 mm nach IEC 127/1 (zum Schutz des Meßkreises E – H) |
Mechanischer Aufbau |
Schutzart IP 54 |
Abmessungen |
165 mm x 127 mm x 136 mm |
Gewicht |
0,82 kg (ohne Batterien) |

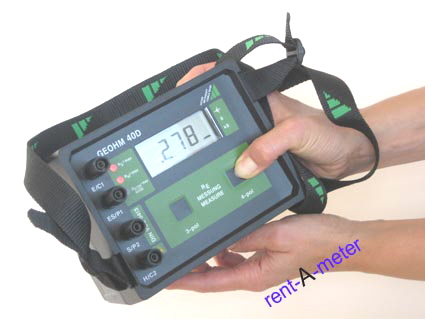

Der Meßwert wird auf einer 31/2-Ziffer-LCD digital angezeigt. Ein Balkensegment in der letzten Stelle der Meßwertanzeige ordnet den Meßbereich in Ohm oder kOhm sowie zu niedrige Batteriespannung zu.
Meßbereichsüberschreitungen werden durch eine „1“ mit Dezimalpunkt signalisiert.
Störspannungen und Hilfserderwiderstand werden ständig überwacht. Der Sondenwiderstand wird beim Einschalten überprüft. Ein Überschreiten der jeweiligen Grenzwerte wird automatisch über drei getrennte Lampen signalisiert.
Das Gerät arbeitet nach dem Strom-/Spannungs-Meßverfahren, ein Abgleich ist daher nicht erforderlich. Das Meßergebnis wird direkt angezeigt. Die automatische Meßbereichsumschaltung, die Grenzwertüberwachung sowie die direkte Anwahl von 3- oder 4-Pol-Messung ermöglichen ebenfalls eine komfortable Bedienung. Mit dem Gurt kann das Gerät umgehängt werden. Beide Hände bleiben zum Messen frei.
Mit Loslassen der Tasten 3-pol oder 4-pol-Messung wird das Meßgerät automatisch abgeschaltet.
Das Gerät ist für rauhen Betrieb geeignet und aufgrund seiner geringen Abmessungen leicht zu handhaben.
Als Zubehör verfügbares Erdungsmess-Set bestehend aus:
