Mieten Sie ganz einfach: USB DS1M12XXXDS1M12 – Externe USB 2 Kanal - Messkarte

„Stingray“

(USB Instruments)

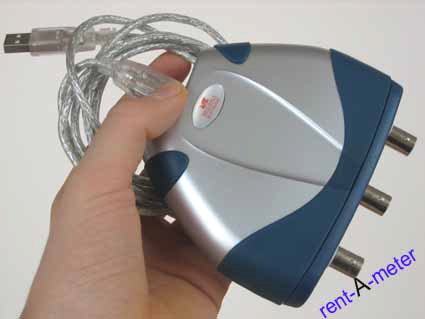

Das Stingray DS1M12 PocketScope ist eine externe USB Messkarte und bietet:

  • ·  2 Kanäle
  • ·  Abtastrate bis 1 MS
  • ·  interner Speicher 8192 Abtastwerte
  • ·  Analogbandbreite DC-250kHz

Im Gegensatz zu Soundkarten erlaubt diese Karte in Verbindung mit Akustikanalysern Messungen im niederfrequenten Bereich bis hinab zu DC (0Hz).

Stingray DS1M12 kombiniert die Funktionen eines Oszilloskopes, Spektrumanalysators, Voltmeters, Frequenzmessgerätes und eines Funktionsgenerators in einem Gerät.

Die Stromversorgung erfolgt über den USB-Port. Es ist keine externe Stromversorgung notwendig. Das Stingray DS1M12 PocketScope kann Daten gleichzeitig auf beiden Kanälen mit 12 bit Auflösung bei einer Sample-Rate von 1 MS/s (20 MS/s bei repetitiven Signalen) erfassen. Der anspruchsvolle Hardware-Trigger beinhaltet verzögerte Zeitbasen und Impulsbreiten. Außerdem hat das Stingray DS1M12 PocketScope einen dritten Kanal, der als Funktionsgenerator oder als externer Trigger-Eingang genutzt werden kann. Im Lieferumfang ist die Software EasyScope II (Oszilloskop) und EasyLogger (Datenlogger) enthalten. Die ebenfalls mitgelieferten Windows DLLs erlauben Fremdsoftware den Zugriff auf das PocketScope. Das Stingray DS1M12 PocketScope lässt ist als Schnittstelle zu PC-gestützten Akustic-Analyzern ideal mit denen Signale im Bereich bis hinunter zu DC-Spannungen untersucht werden sollen.

Auch Windows CE- und Linux-Treiber sind auf Anfrage verfügbar.

Hardware Funktionen

  • A/D-Wandler mit 12 bit Auflösung.
  • Simultanes Sampling auf beiden Kanälen.
  • 32 KByte Funktionsgenerator-Zwischenspeicher.
  • 20 MS/s Sample-Rate repetitiv, 1 MS/s normal.
  • Maximale Eingangsspannung 50 VDC.
  • AC/DC-Kopplung.
  • Trigger-Arten: Flanke, min./max. Impulsbreite und Delay-Trigger.
  • Analoge Bandbreite 250 kHz.
  • Eingebauter 10 bit Funktionsgenerator mit ±3,5 V Ausgang und 1 K Zwischenspeicher.
  • Anschluss an PC über USB.
  • Stromversorgung über USB (250 mA).
  • Abmessungen: 116 mm (Breite) x 30 mm (Höhe) x 100 mm (Tiefe).
  • Gewicht: 160 g (ohne Kabel).

Softwarefunktionen

  • EasyScope II Funktionen
  • Zeitbasen; 2 μs/Div bis 50 ms/Div in 14 Schritten.
  • Y-Achse 10 mV/Div bis 5 V/Div.
  • Anzeige der X und Y Messwerte-Cursor.
  • FFT Spektrumanalysator-Anzeige.
  • Digitalmultimeter-Anzeige; Min./Max./Mittelwert/echter Effektivwert Spannung + Frequenz.
  • Abspeicher-Möglichkeit als .csv Datei.
  • Abspeicher-Möglichkeit als .bmp Datei.

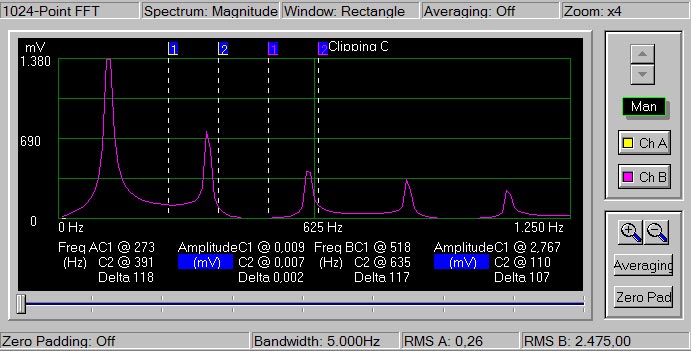

FFT Stingray_edited

EasyLogger Funktionen

  • Sample-Rate >1000.000 S/s bis zu 100 S/s.
  • Flexible Y-Achsen Einteilung (V, mV oder benutzerdefiniert).
  • Flexible X-Achsen Einteilung (Anzahl der Samples oder Zeit).
  • Speichern als .csv oder .bmp oder .txt Datei.
  • Importieren von vorher gespeicherten binären Dateien.
  • Bis zu 3 Anzeige-Cursor für Daten-Tracking.
  • Bis zu 4 Pop-up- oder E-Mail-Alarme.
  • Textnotizen zum Einbinden von Anwender-Mitteilungen in die Daten.

Lieferumfang:

Stingray DS1M12 PocketScope

USB - Anschlusskabel

Bedienungsanleitung



Aktuelle Mietpreise für dieses Instrument finden Sie in der Mietpreisliste



rent-A-meter Alternativen

rent-A-meter Zubehör















Messkarte - Oszilloskop - Spektrumanalysator - Frequenzgenerator - Datenlogger - Voltmeter - Akustikanalysator
