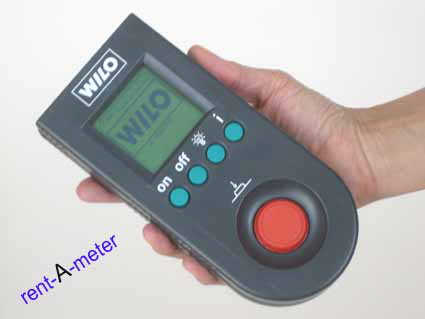

Wilo IR-Monitor

Programmier-/Lesegerät für Pumpen

(WILO GmbH)

Mit dem Infrarot-Monitor werden elektronisch gesteuerte Wilo-Umwälzpumpen in Heizungsanlagen eingestellt, bedient und kontrolliert. Durch Infrarot-Fernübertragung können sämtliche technischen Daten zwischen Pumpen und IR-Monitor ausgetauscht und verarbeitet werden. Es dient somit als zentrales Monitorgerät einer Heizungsanlage.

Technische Daten

Geräte-Abmessungen: 185 x 85 x 34 mm

Abmessungen Display: 47 x 47 mm; 128 x 128 Dots

Batterie: 2 Mignonzellen je 1,5 Volt

Stoßfestigkeit: max. Fallhöhe 1 m

Schutzart: IP 43

Betriebstemperatur: 0 °C bis 40 °C

Lagertemperatur: -20 °C bis 70 °C

Zul. relative Luftfeuchtigkeit: ≤ 95%

Öffnungswinkel IR-Peilung: 15°

Distanz IR-Monitor-Modul: 0,1 ... 8 m

Der als Servicegerät konzipierte IR-Monitor ist mit einem Mikroprozessor ausgestattet, der die Registrierung, Verarbeitung und Einstellung aller Betriebsvorgänge z. B. der korrespondierenden Pumpen TOP-E und TOP-ED ermöglicht. Hierzu verfügen die Module der Pumpen über IR-Empfänger und -Sender (oberhalb des Kühlkörpers). Das Gerät liefert durch Verarbeitung der registrierten Daten mehr Informationen als die Module der einzelnen Pumpen selbst.

Bestimmte Einstellungen an den Pumpenmodulen können vom IR-Monitor aus verriegelt werden. Der Monitor ist so aufgebaut, daß er auch mit zukünftigen weiterentwickelten Pumpenmodulen kompatibel sein wird.

Lieferumfang:

• WILO IR Monitor
• Bedienungsanleitung
